Наша компания успешно изготовила и отгрузила партию блоков управления асинхронными двигателями с короткозамкнутым ротором (БМУ5130А.43 74F УХЛ4) по опросным листам (ОЛ) заказчика
Назначение и ключевые характеристики БМУ5130А.43 74F УХЛ4
Изделия спроектированы как низковольтные комплектные устройства (НКУ) до 1 кВ и служат для обеспечения надежного пуска, остановки и защиты промышленного электропривода.
Данный блок управления электродвигателем разработан на базе модульной типовой конструкции серии БМУ5030.
Он оптимизирован под промышленную категорию применения АС3 (пуск и отключение вращающихся двигателей) в соответствии с ГОСТ IEC 60947-4-1.
Оборудование может эксплуатироваться в продолжительном, кратковременном и повторно-кратковременном режимах работы.
Основные технические параметры оборудования:
Номинальная мощность управляемого двигателя: 110 кВт.
Номинальный ток (In): 210 А.
Напряжение силовой цепи: 380 В переменного тока (AC), частота 50 Гц.
Напряжение цепи управления: 220 В переменного тока (AC).
Климатическое исполнение: УХЛ4 ( с рабочей температурой от -10 °C до +40 °C).

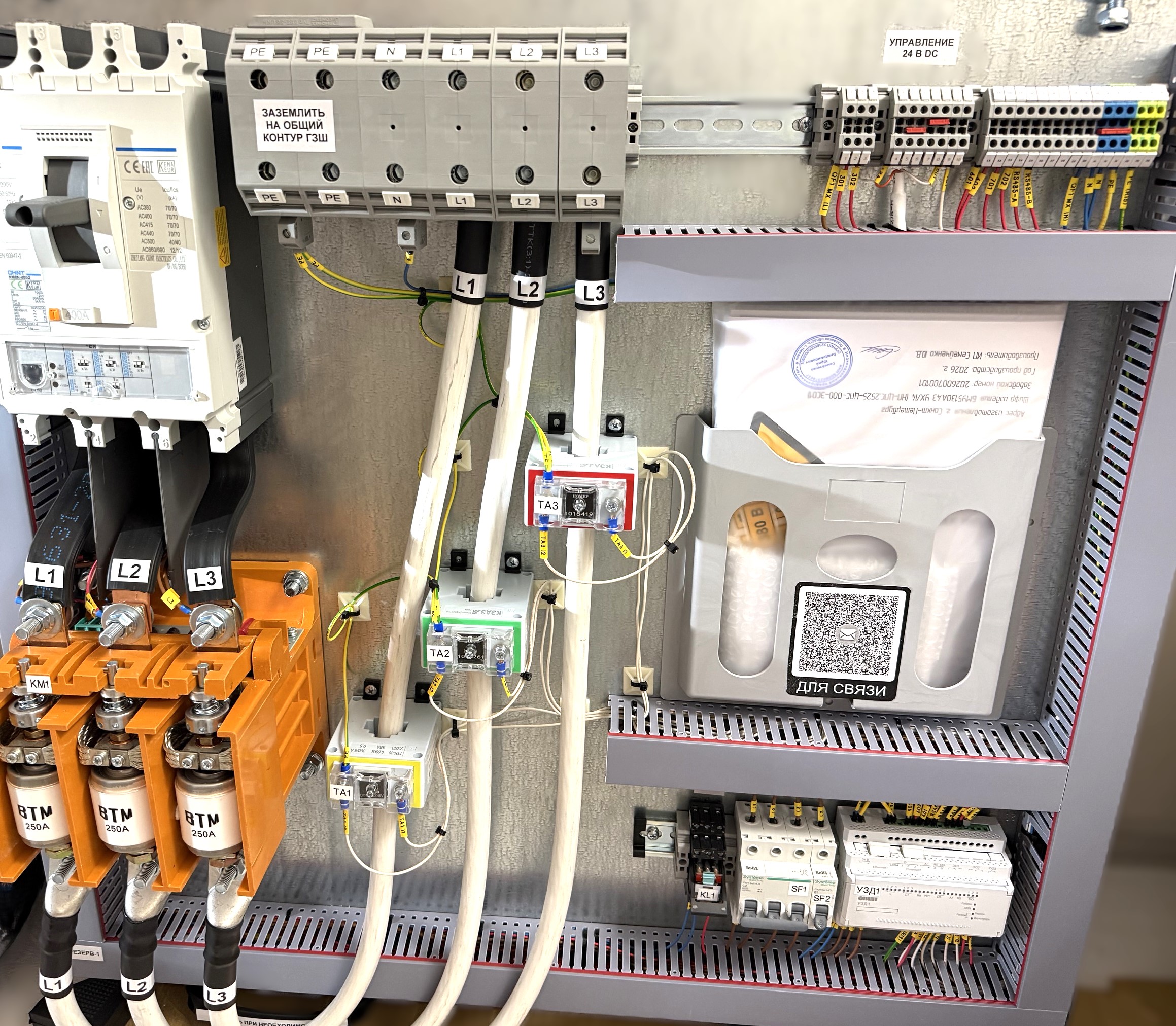

Состав и внутреннее наполнение БМУ5130А.43 74F УХЛ4
Внутреннее наполнение щита представляет собой надежную комбинацию систем силовой коммутации, автоматики и микропроцессорной защиты от ведущих профильных брендов.
Силовое коммутационное оборудование

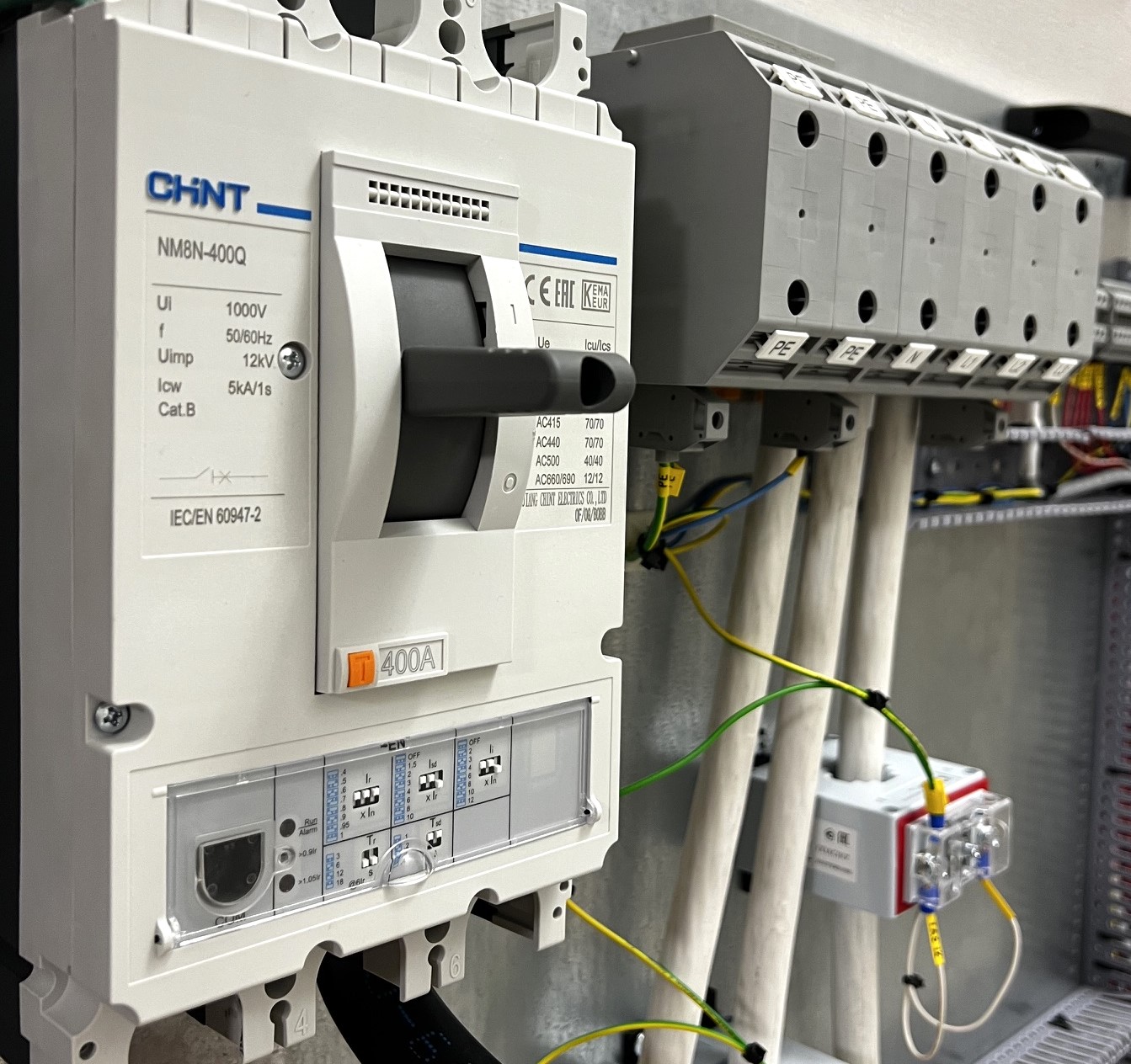

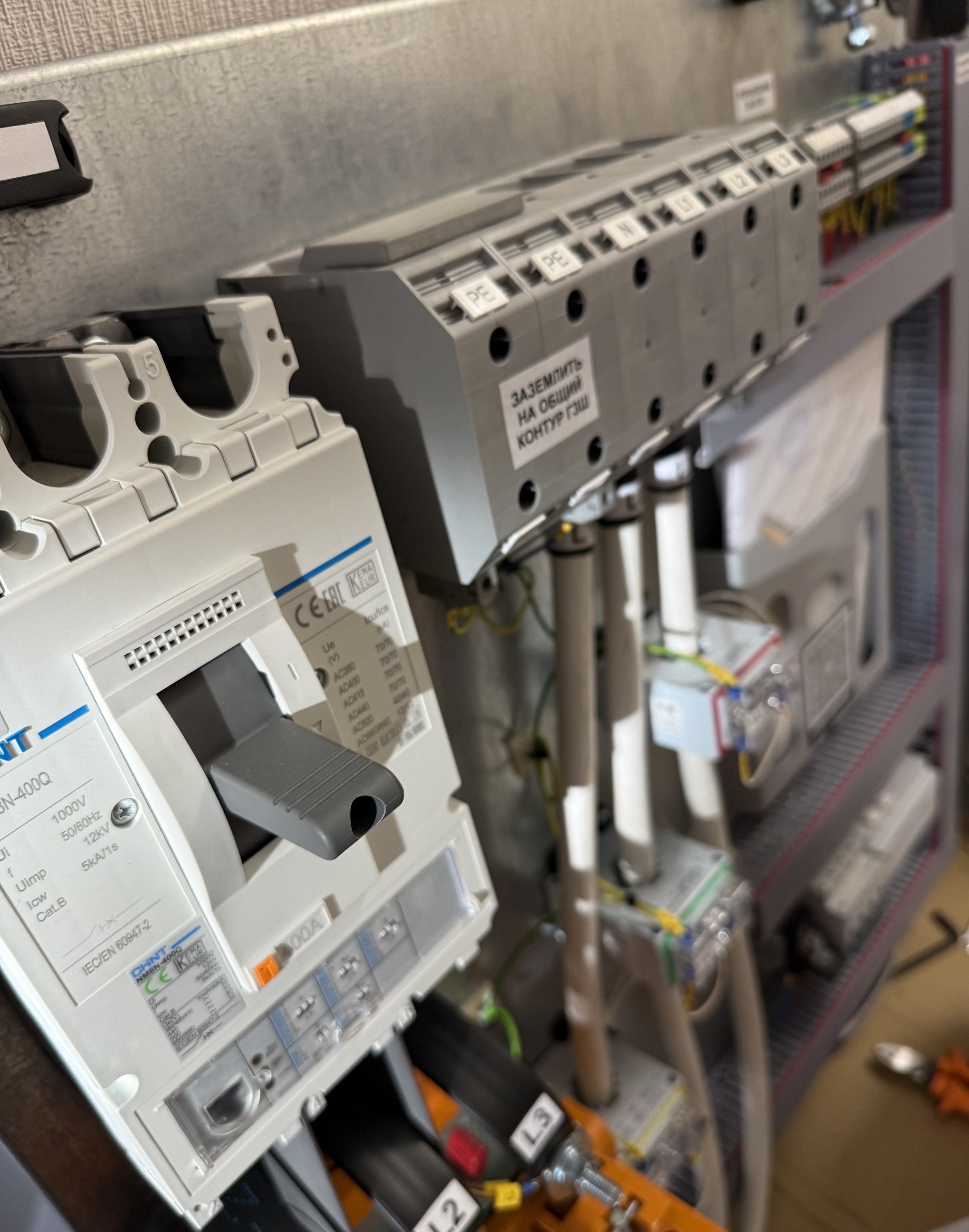

Вводной автоматический выключатель в литом корпусе NM8N-400Q EN 400, 3P, 400А, 70кА (269407) производства компании CHINT в комплекте с независимым расцепителем SHT22-M8 AC 220-240V (269604).

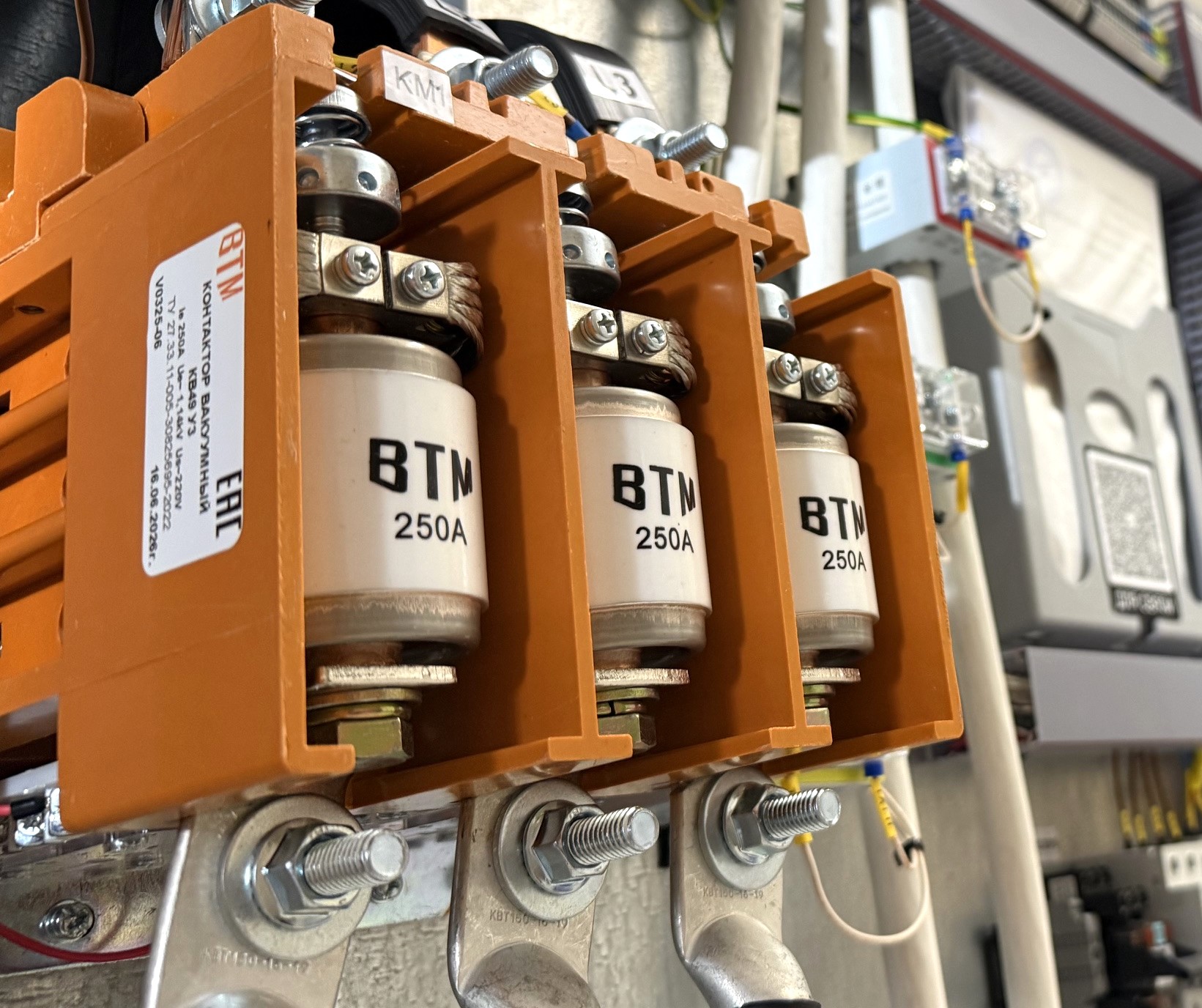

Вакуумный контактор
Силовой вакуумный контактор с номинальным током 250А КВ49-250А-220АС-(4з+4р)-У3-ВТМ (ВТМ00031074) производства компании OOO «ТД «СФЕРА».
Интеллектуальная защита и мониторинг двигателя

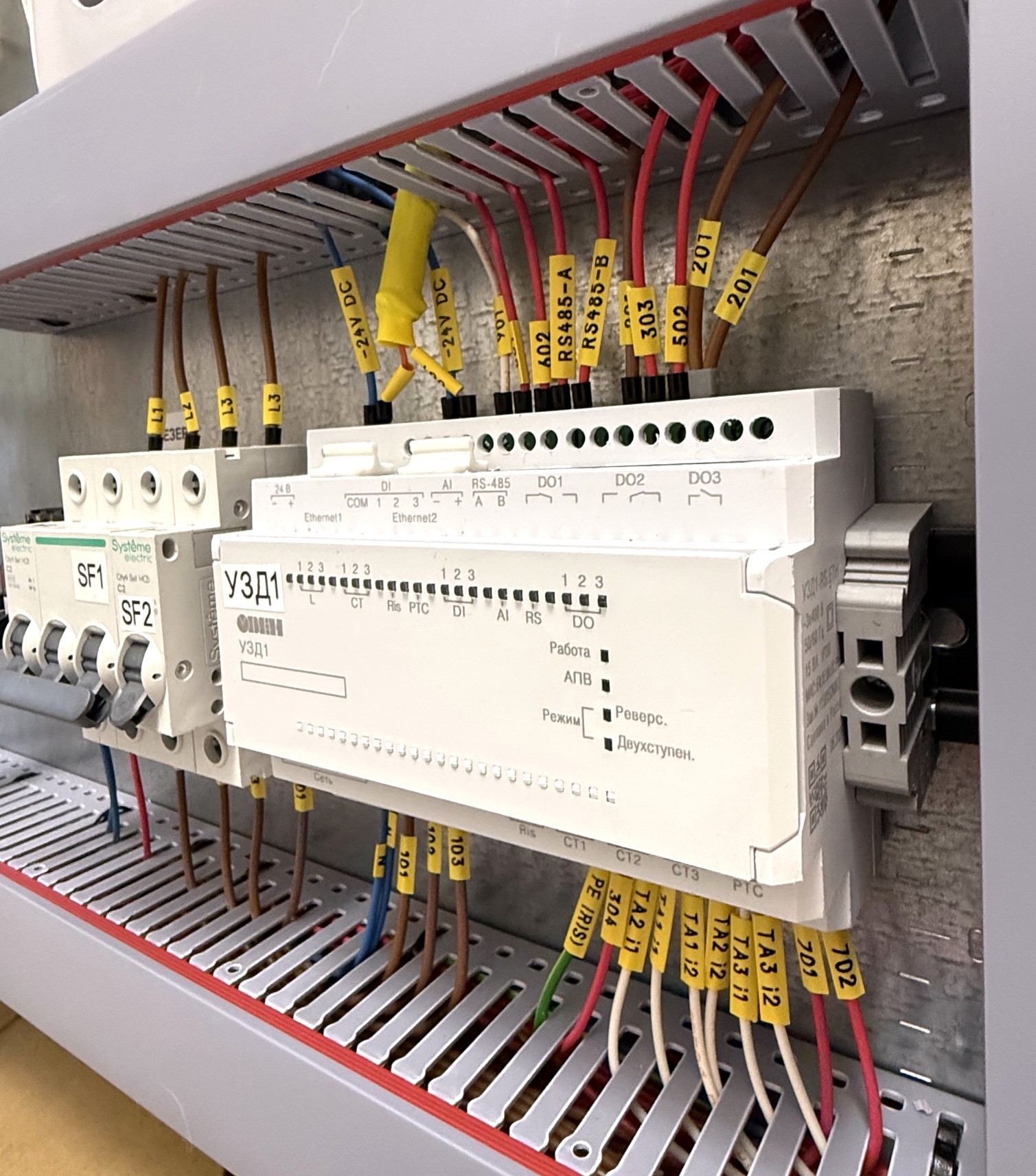

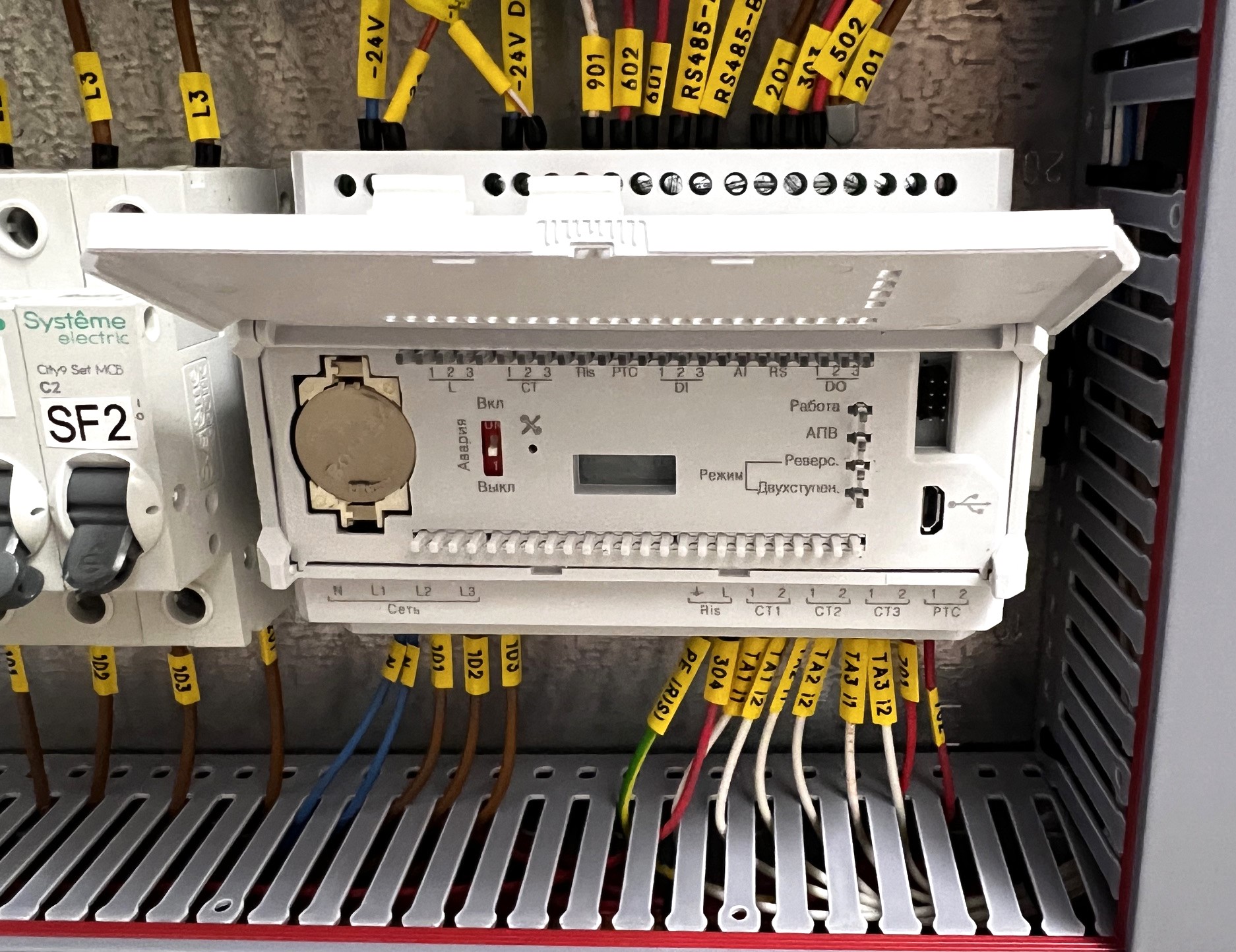

В систему управления двигателем интегрирован микропроцессорный прибор защиты электропривода - устройство защиты двигателя УЗД1 (УЗД1-RS.ETH) производства компании "ОВЕН"
Модульные автоматические выключатели
Применены модульный автоматические выключатели серии C9F (C9F36302, C9F36102) производства компании «Systeme Electric»
Силовые клеммные зажимы
Применены клеммные зажимы серии UKH 240 (3010217) и UT4 (3044102) производства компании «Phoenix Contact»
Гибкие изолированные медные шины
Применены гибкие изолированные медные шины серии ШМГИ 5Х24Х1 (80005024) производства компании «METAENERGY»
Переферийное и сопутствующее оборудование и коплектующие
Переферийное и сопутствующее оборудование применено производства компаний «DKC» (АО "ДИЭЛЕКТРИЧЕСКИЕ КАБЕЛЬНЫЕ СИСТЕМЫ") и «КВТ»
Изготовление блоков управления любых мощностей под индивидуальные требования заказчика
Если вам необходимо купить блоки управления асинхронными двигателями или разработать индивидуальные модульные НКУ под конкретные технологические задачи:
Пришлите ваш опросный лист (ОЛ) или техническое задание на наш e-mail:
zapros@emgstore.ru.
Свяжитесь с техническим специалистом напрямую по телефону:
+7 (904) 215-03-12.
Мы оперативно произведем расчет стоимости, подберем комплектующие и изготовим сертифицированное электрооборудование в кратчайшие сроки!
